帶頂置滾子A系列小型輸送鏈帶防翻倒附件

將標準A系列滾子鏈的鏈板向上延伸，在其上安裝可自由旋轉的頂置滾子的鏈條。鏈條本體的幅寬比其他自由流動鏈小，頂置滾子由兩側鏈板支撐，適用于堅固的自由流動鏈條輸送機。為了防止長度較長的輸送機發生翻倒或蛇行，附帶有防翻倒附件。

產品手冊索取



產品特點

鏈條本體規格可為通用規格、SS規格和免加油規格。

頂置滾子安裝在外鏈節時，防翻倒附件安裝在內鏈節上；頂置滾子安裝在內鏈節時，防翻倒附件安裝在外鏈節上。

頂置滾輪可選擇鋼制或者工程塑料制。

由于其特殊的防翻倒功能，非常適宜長距離輸送時使用。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列滾子鏈鏈輪。

可根據客戶需求對鏈輪的輪轂部分進行追加工，具體請聯系隆德技術人員。

潤滑方式

I

II

III

IV

方法

油壺

點滴加油

油池或油盤潤滑

強制油泵潤滑

技術參數

點擊圖片放大

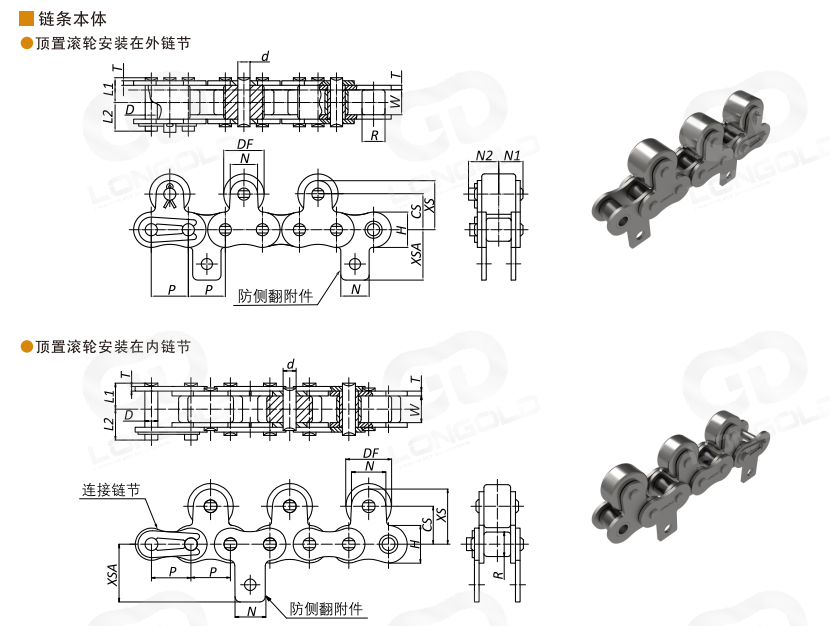

■產品尺寸表

鏈條尺寸&類型

節距

內節內寬

滾子直徑

軸銷

鏈板

頂置滾子·防側翻附件尺寸

P

W

R

直徑D

L1

L2

寬度H

厚度T

DF

CS

N

XS

N1

N2

d

XSA

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-TG

12.70

7.95

7.94

3.97

8.25

9.95

12.0

1.5

15.88

12.7

9.5

17.45

8.25

9.65

3.97

17.4

LD50-TG

15.875

9.53

10.16

5.09

10.3

12.0

15.0

2.0

19.05

15.9

12.7

22.25

10.3

11.9

5.09

23.05

LD60-TG

19.05

12.70

11.91

5.96

12.85

14.75

18.1

2.4

22.23

18.3

15.9

26.25

12.85

15.25

5.96

26.85

LD80-TG

25.40

15.88

15.88

7.94

16.25

19.25

24.1

3.2

28.58

24.6

19.1

34.15

16.25

19.25

7.94

35.45

LD100-TG

31.75

19.05

19.05

9.54

19.75

22.85

30.1

4.0

39.69

31.8

25.4

44.5

19.75

22.85

9.73

44.0

注：

1. 在偶數鏈節上安裝頂置滾子時，如果沒有特別指定，則在內鏈節上安裝頂置滾子。在外鏈節上安裝頂置滾子時，請指定。

2. 頂置滾子安裝在外鏈節時，防翻倒附件安裝在內鏈節上；頂置滾子安裝在內鏈節時，防翻倒附件安裝在外鏈節上。

3. 每1個鏈節帶頂置滾子時，將防翻倒附件安裝在內鏈節上。在外鏈節上安裝頂置滾子時，請指定。

4.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。


型號表示例·訂購方法

型號表示例


LD
 40 -
 2L TR
 PL
 - 4L TG


（1）
（2） （3）
 （4）
（5）
 （6）


（1）鏈條尺寸

（2）頂置滾子的安裝間隔：2L=2個鏈節

（3）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

（4）頂置滾子的安裝位置：PL=外鏈節，無記號=內鏈節

（5）防翻倒附件的安裝間隔：4L=4個鏈節

（6）帶防翻倒附件



訂購方法


標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型

材質

可使用溫度范圍

特性

工程塑料制滾子

塑料滾子

聚縮醛（白色）

-20℃-80℃

—

塑料制動滾子

特殊工程塑料（褐色）

-20℃-80℃

摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。

導電滾子

特殊工程塑料（黑色）

-20℃-80℃

體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。

KV滾子

特殊工程塑料（黑色）

-20℃-80℃

耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。


■本體鏈條滾子材質：鋼制

滾子類型

材質

可使用溫度范圍

特性

鋼制滾子

鋼制滾子

鋼淬火品

-10℃-150℃

需要加油

不銹鋼滾子

SUS304材質

-10℃-400℃

需要加油

免加油滾子

鋼淬火品

-10℃-150℃

不加油也可長期使用。也可提供帶制動器的滾子。 注：僅適用于部分規格，具體請詢。




×
