交錯型安裝時 |
|
對稱型安裝時 |
![]() |
|
![]() |

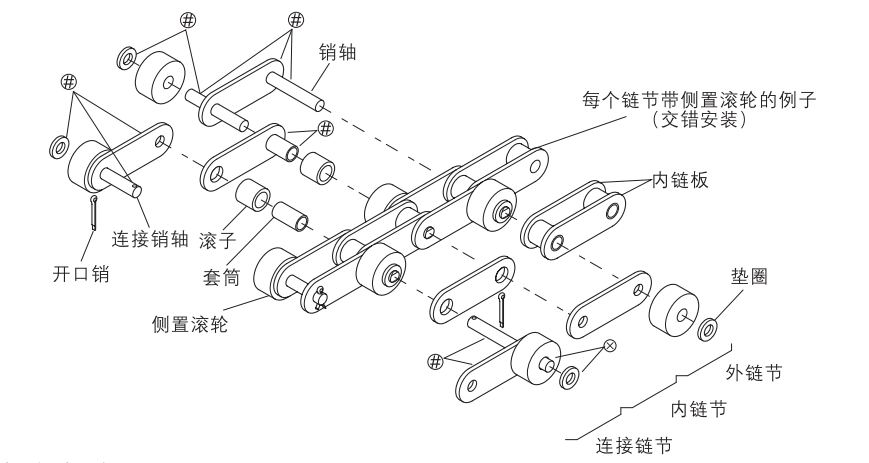

圖示為按交錯型每一個鏈節安裝側置滾輪例。 交錯型每個鏈節帶側置滾子時,安裝塑料制動滾輪,以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
|
圖是按對稱形每?jī)蓚€(gè)鏈節帶一個側置滾輪的例子。 對稱形每?jī)蓚€(gè)鏈節帶側置滾輪時,安裝塑料制動滾輪,以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
鏈輪遵從ANSI/ASME標準。
所有帶側置滾子雙倍節距鏈均可使用雙倍節距用鏈輪。
如使用標準A系列傳動鏈輪,僅限S滾子鏈條且鏈輪齒數為30齒以上。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

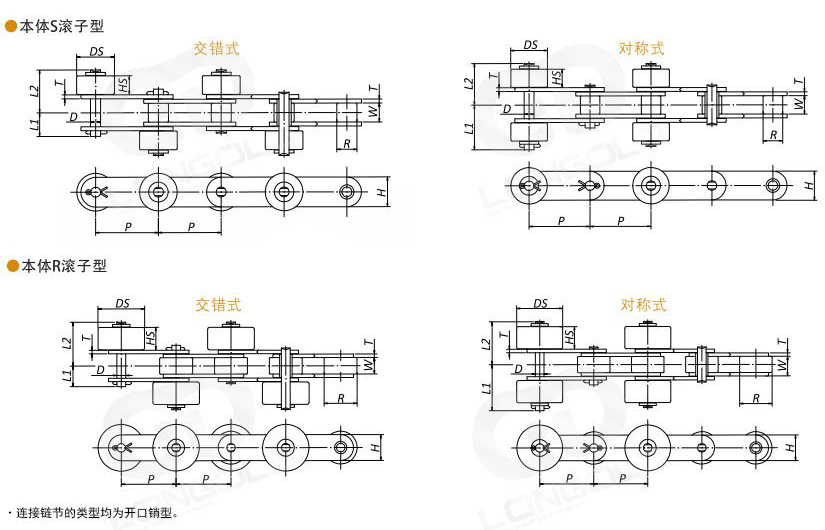

■側置塑料滾子產品尺寸表
鏈條尺寸&類型 |
滾子類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
參考重量 |
|||||
塑料側置滾子 |
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
L3 |
DS |
HS |
||
通用規格 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|
LD2040S-SRP |
S |
25.4 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
|
LD2050S-SRP |
31.75 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
||
LD2060S-SRP-H |
38.1 |
11.91 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
22.23 |
12.6 |
||
LD2080S-SRP-H |
50.8 |
15.88 |
15.88 |
4 |
23 |
7.94 |
20.95 |
36.65 |
39.65 |
28.58 |
15.8 |
||
LD2100S-SRP-H |
63.5 |
19.05 |
19.05 |
4.8 |
28.6 |
9.54 |
24.5 |
44.2 |
47.3 |
39.69 |
19 |
||
LD2040R-SRP |
R |
25.4 |
15.88 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
23.1 |
24.5 |
23 |
13 |
|
LD2050R-SRP |
31.75 |
19.05 |
9.53 |
2 |
15 |
5.09 |
11.9 |
25.3 |
27 |
27 |
13 |
||
LD2060R-SRP-H |
38.1 |
22.23 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
30 |
12.6 |
■側置鋼制滾子產品尺寸表
鏈條尺寸&類型 |
滾子類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
參考重量 |
|||||
鋼制側置滾子 |
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
L3 |
DS |
HS |
||
通用規格 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|
LD2040S-SR |
S |
25.4 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8(7.2) |
|
LD2050S-SR |
31.75 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4(8.7) |
||
LD2060S-SR-H |
38.1 |
11.91 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
22.23 |
12.6(11.7) |
||
LD2080S-SR-H |
50.8 |
15.88 |
15.88 |
4 |
23 |
7.94 |
20.95 |
36.65 |
39.65 |
28.58 |
15.8(14.9) |
||
LD2100S-SR-H |
63.5 |
19.05 |
19.05 |
4.8 |
28.6 |
9.54 |
24.5 |
44.2 |
47.3 |
39.69 |
19 |
||
LD2040R-SR |
R |
25.4 |
15.88 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
23.1 |
24.5 |
23 |
13.0(7.2) |
|
LD2050R-SR |
31.75 |
19.05 |
9.53 |
2 |
15 |
5.09 |
11.9 |
25.3 |
27 |
27 |
13.0(8.7) |
||
LD2060R-SR-H |
38.1 |
22.23 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
30 |
12.6(11.7) |
1.()內的數值為免加油滾子數值。
2. 本體鏈條為R滾子時,L1、L2、L3的數值請咨詢本公司。
3.上述表格中記載尺寸為標稱尺寸,可能與實際尺寸不同。
型號表示例
LD |
C2040 |
|
S |
- |
NP |
- |
2L |
|
SRP |
- |
T | |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
|
(6) |
(1)鏈條尺寸
(2)鏈條本體的滾子類型:S=S滾子,R=R滾子,RP=塑料R滾子
(3)鏈條本體的規格:無記號=普通規格,NP=鍍鎳規格,SS=304不銹鋼規格
(4)側置滾子的安裝間隔:2L=2個鏈節
(5)側置滾子的種類:SRP=塑料滾子,SR=鋼制滾子,SRLM=免加油滾子,SRPE=導電滾子,SRPKV=KV滾子
(6)側置滾子安裝位置:T:交錯式,H:對稱式
訂購方法
標準包裝訂購 |
一般按標準包裝(10Ft,即3.048米)為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。 |
|
按所需長度訂購 |
可把鏈條編制成您指定的長度交貨。 |
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?;蛘?a target="_blank">咨詢隆德技術人員。 |
■本體鏈條滾子材質:工程塑料
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛(白色) |
-20℃-80℃ |
— |
塑料制動滾子 |
特殊工程塑料(褐色) |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能,并可快速啟動。 |
|
導電滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
體積電阻率:10MΩ·cm 注:僅適用于部分規格,具體請咨詢。 |
|
KV滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異,并且符合食品衛生法,基鏈一般為SS規格。注:僅適用于部分規格,具體請咨詢。 |
■本體鏈條滾子材質:鋼制
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注:僅適用于部分規格,具體請?jiān)儭?/span> |
