交錯型安裝時 |
|
對稱型安裝時 |
![]() |
|
![]() |
圖示為按交錯型每一個鏈節安裝側置滾輪例。 交錯型每個鏈節帶側置滾子時,安裝塑料制動滾輪,以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
|
圖是按對稱形每兩個鏈節帶一個側置滾輪的例子。 對稱形每兩個鏈節帶側置滾輪時,安裝塑料制動滾輪,以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
鏈輪遵從ANSI/ASME標準。
可使用雙倍節距R滾子型專用鏈輪。
請確保防蛇行附件不會接觸鏈輪的輪轂。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
·連接鏈節的類型均為開口銷型。
點擊圖片放大

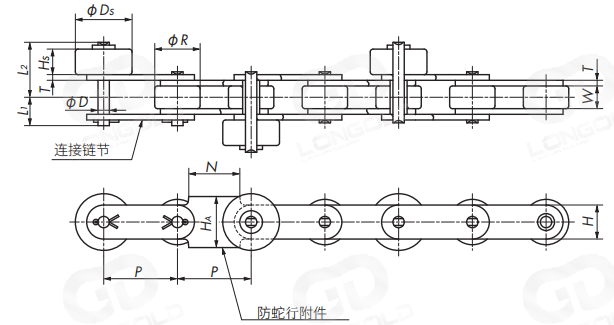

■產品尺寸表
鏈條尺寸&類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
N |
HA |
參考重量 |
||||
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
DS |
HS |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|
LDC2040R-SG |
25.40 |
15.88 |
7.95 |
1.5 |
12.0 |
3.97 |
9.65 |
23.1 |
23 |
13.0 |
16.5 |
19.0 |
|
LDC2050R-SG |
31.75 |
19.05 |
9.53 |
2.0 |
15.0 |
5.09 |
11.9 |
25.3 |
27 |
13.0 |
20.0 |
24.0 |
|
LDC2060R-SG-H |
38.10 |
22.23 |
12.70 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
30 |
12.6 |
25.4 |
27.0 |
1. 本體鏈條滾子僅為R滾子型。
2. 請指定側置滾子與防蛇行附件的安裝間隔。
3.上述表格中記載尺寸為標稱尺寸,可能與實際尺寸不同。
型號表示例
LD |
C2040 |
|
R |
- |
2L | SRP | - |
H |
- |
4L |
SG | |
|
|
(1) |
|
(2) |
|
(3) |
(4) |
|
(5) |
|
(6) |
(7) |
(1)鏈條尺寸
(2)鏈條本體的滾子類型:R=R滾子,RP=塑料R滾子
(3)側置滾子的安裝間隔:2L=2個鏈節
(4)側置滾子的種類:SRP=塑料滾子,SR=鋼制滾子,SRLM=免加油滾子,SRPE=導電滾子,SRPKV=KV滾子
(5)側置滾子安裝位置:T:交錯式,H:對稱式
(6)防蛇行附件安裝間隔:4L=4個鏈節
(7)帶防蛇行附件
訂購方法
標準包裝訂購 |
一般按標準包裝(10Ft,即3.048米)為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。 |
|
按所需長度訂購 |
可把鏈條編制成您指定的長度交貨。 |
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。 |
■本體鏈條滾子材質:工程塑料
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛(白色) |
-20℃-80℃ |
— |
塑料制動滾子 |
特殊工程塑料(褐色) |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能,并可快速啟動。 |
|
導電滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
體積電阻率:10MΩ·cm 注:僅適用于部分規格,具體請咨詢。 |
|
KV滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異,并且符合食品衛生法,基鏈一般為SS規格。注:僅適用于部分規格,具體請咨詢。 |
■本體鏈條滾子材質:鋼制
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注:僅適用于部分規格,具體請詢。 |
