鏈條本體為鋼制,滾子材質可自由選用。
帶側置滾子,有助于輸送機的緊湊化。
可背彎,便于返回側的布局。
可在側置滾子上直接裝載小型輸送物的輸送機。
鏈輪遵從ANSI/ASME標準。
可使用標準A系列傳動鏈輪,具體請咨詢隆德技術人員。
由于小齒數會造成輪轂部接觸側置滾子,在使用小齒數鏈輪時,鏈輪的輪轂直徑的選值請咨詢隆德技術人員。
在購買前,請注意側置滾輪材質。
一般需要搭配導軌使用。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

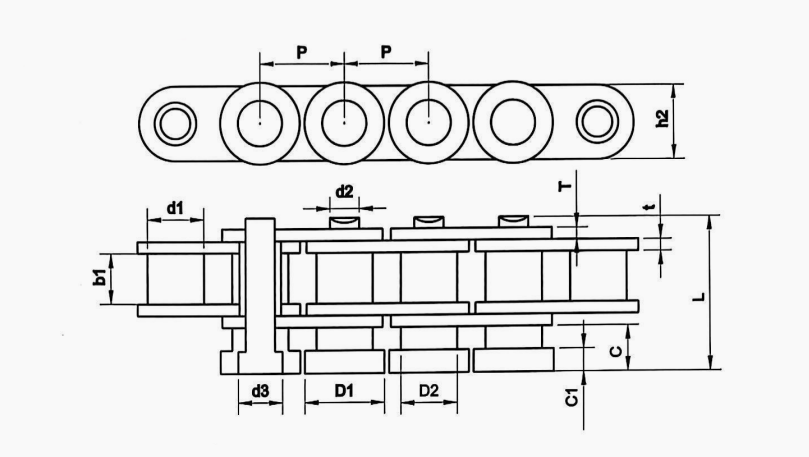

■產品尺寸表
隆德鏈號
節距
滾柱直徑
內節內寬
銷軸直徑
內片寬度
鏈板厚度
銷軸長度
滾輪尺寸
P
d1
b1
d2
h2
t/T
L
Lc
D1
D2
C1
C
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
LD06C-SR
9.5
5.1
4.8
3.6
9.0
1.3
16.1
17.1
9.0
6.4
2.5
5.0
LD06B-SR
9.5
6.4
5.7
3.3
8.2
1.3
17.1
18.1
9.0
6.4
2.5
5.0
LD06BF1-SR
9.5
6.4
5.7
3.3
8.2
1.3
18.6
19.6
9.0
6.4
2.5
6.5
LD06B-2-SR
9.5
6.4
5.7
3.3
8.2
13.0
27.2
28.2
9.0
6.4
2.5
5.0
max
min
max
maX
max
max
max
型號表示例
LD |
06B |
|
- |
1L | SR | |
|
|
(1) |
|
|
(2) |
(3) |
(1)鏈條尺寸
(2)附件安裝間隔
(3)鋼制滾子
■本體鏈條滾子材質:工程塑料
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛(白色) |
-20℃-80℃ |
— |
塑料制動滾子 |
特殊工程塑料(褐色) |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能,并可快速啟動。 |
|
導電滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
體積電阻率:10MΩ·cm 注:僅適用于部分規格,具體請咨詢。 |
|
KV滾子 |
特殊工程塑料(黑色) |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異,并且符合食品衛生法,基鏈一般為SS規格。注:僅適用于部分規格,具體請咨詢。 |
■本體鏈條滾子材質:鋼制
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注:僅適用于部分規格,具體請?jiān)儭?/span> |
