35-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。35-3鏈輪，配用LD35-3三排鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

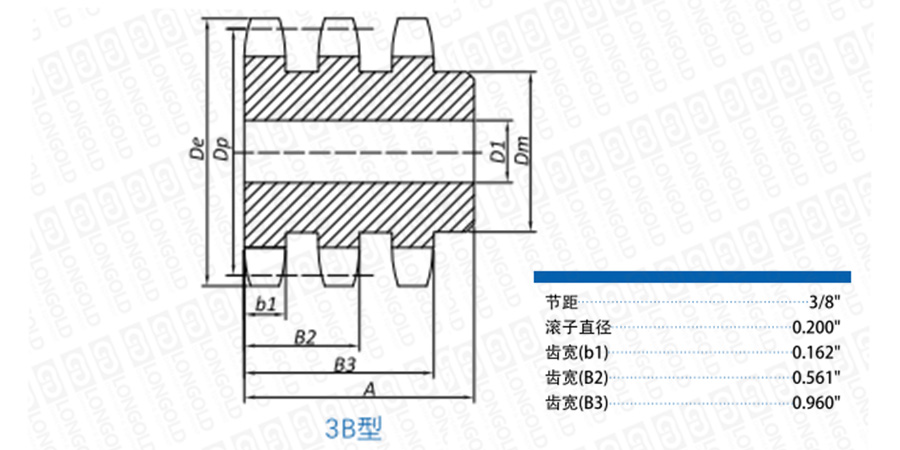

■鏈輪本體結構詳見如上圖

上圖為35-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■3B型鏈輪尺寸表

齒數

三排B型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考
重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max.

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

lbs

13

LD35-3B13TQ

1.750

39.801

1/2

2/3

1 1/9

1 3/4

0.50

請咨詢

請咨詢

14

LD35-3B14TQ

1.870

42.805

1/2

7/8

1 1/4

1 3/4

0.62

15

LD35-3B15TQ

1.990

45.813

1/2

8/9

1 2/5

1 3/4

0.78

16

LD35-3B16TQ

2.110

48.824

1/2

8/9

1 4/9

1 3/4

0.82

17

LD35-3B17TQ

2.230

51.837

1/2

1 1/9

1 3/5

1 3/4

1.04

18

LD35-3B18TQ

2.350

54.852

1/2

1 1/5

1 5/7

1 3/4

1.22

19

LD35-3B19TQ

2.470

57.869

1/2

1 1/3

1 7/8

1 3/4

1.40

20

LD35-3B20TQ

2.590

60.888

3/4

1 1/3

1 8/9

1 7/8

1.50

21

LD35-3B21TQ

2.710

63.908

3/4

1 3/8

2 1/9

1 7/8

1.72

22

LD35-3B22TQ

2.830

66.929

3/4

1 4/9

2 1/5

1 7/8

1.96

23

LD35-3B23TQ

2.950

69.951

3/4

1 1/2

2 1/4

1 7/8

2.12

24

LD35-3B24TQ

3.070

72.974

3/4

1 1/2

2 1/4

1 7/8

2.26

25

LD35-3B25TQ

3.190

75.997

3/4

1 1/2

2 1/4

1 7/8

2.42

26

LD35-3B26TQ

3.310

79.022

3/4

1 1/2

2 1/2

1 7/8

2.78

30

LD35-3B30T

3.790

91.124

3/4

1 3/4

2 1/2

1 7/8

3.42

36

LD35-3B36T

4.510

109.287

3/4

1 3/4

2 1/2

1 7/8

4.52

42

LD35-3B42T

5.230

127.459

3/4

1 3/4

2 1/2

1 7/8

5.88

48

LD35-3B48T

5.950

145.635

3/4

1 3/4

2 1/2

1 7/8

7.42

52

LD35-3B52T

6.430

157.755

3/4

1 3/4

2 1/2

1 7/8

8.52

60

LD35-3B60T

7.380

181.997

3/4

1 3/4

2 1/2

1 7/8

11.22

68

LD35-3B68T

8.340

206.243

3/4

2 3/8

3 1/2

1 7/8

15.38

72

LD35-3B72T

8.810

218.366

3/4

2 3/8

3 1/2

1 7/8

17.34

76

LD35-3B76T

9.290

230.490

3/4

2 3/8

3 1/2

1 7/8

18.90

84

LD35-3B84T

10.250

254.739

3/4

2 3/8

3 1/2

1 7/8

22.82

95

LD35-3B95T

11.560

288.083

1

2 1/2

3 3/4

2 1/8

29.32

96

LD35-3B96T

11.680

291.115

1

2 1/2

3 3/4

2 1/8

30.06

102

LD35-3B102T

12.400

309.303

1

2 1/2

3 3/4

2 1/8

33.36

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。


型號表示例


LD35
 -
 3B 36T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
